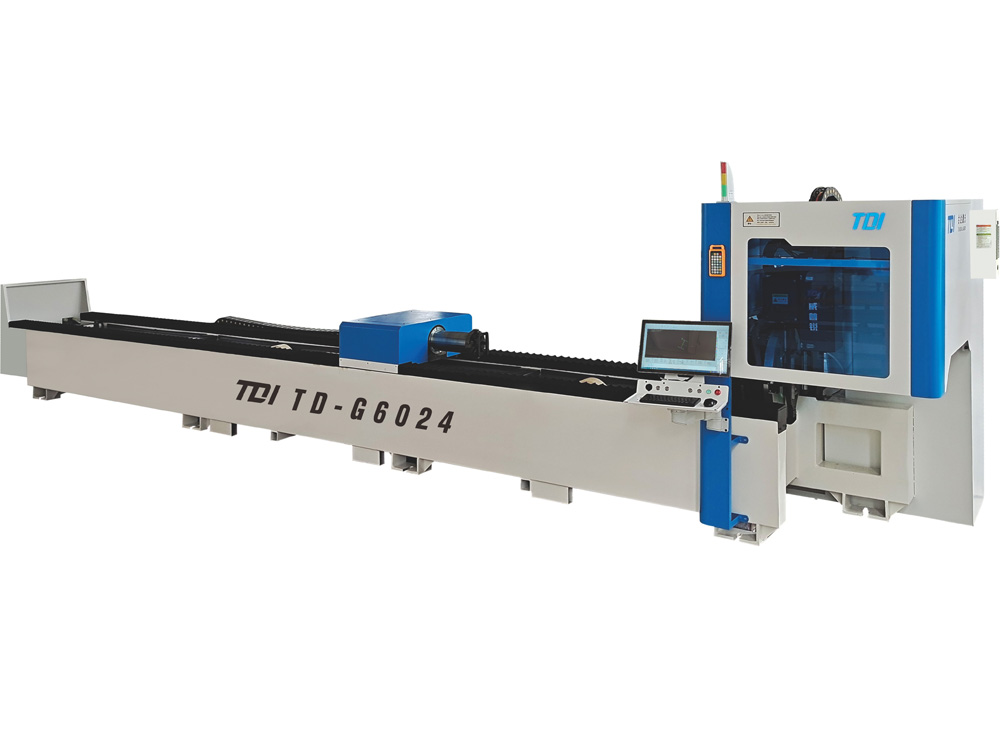

TD-G6024型三维激光切管机
详情
机械特点 Machinery Features

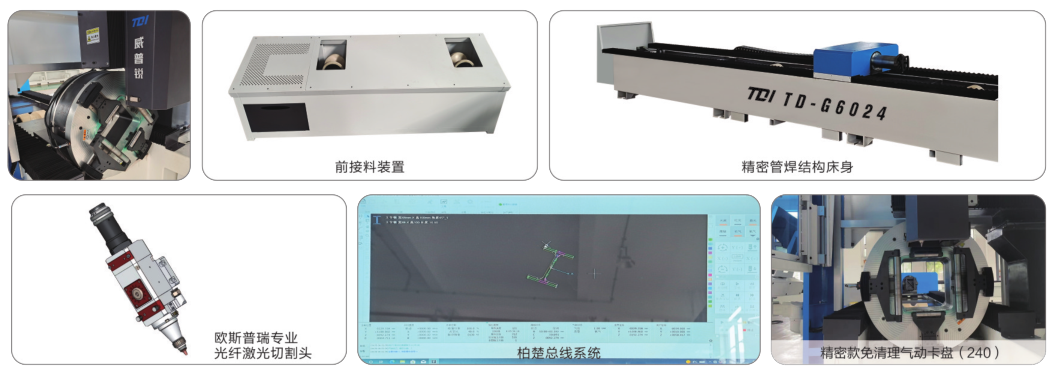

■ 专门针对管材类钣金加工研发的一款中端高配激光切管机型。少尾料设计，增大切割范围，减少尾料残留，降低材料成本。可选配手动辅助上料装置。

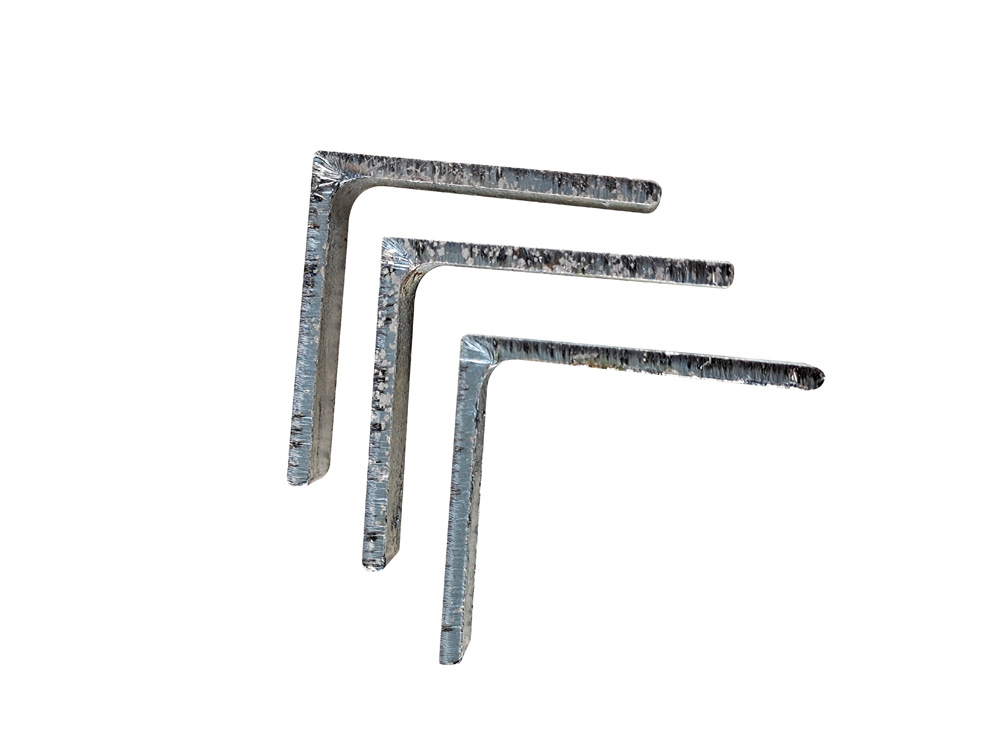

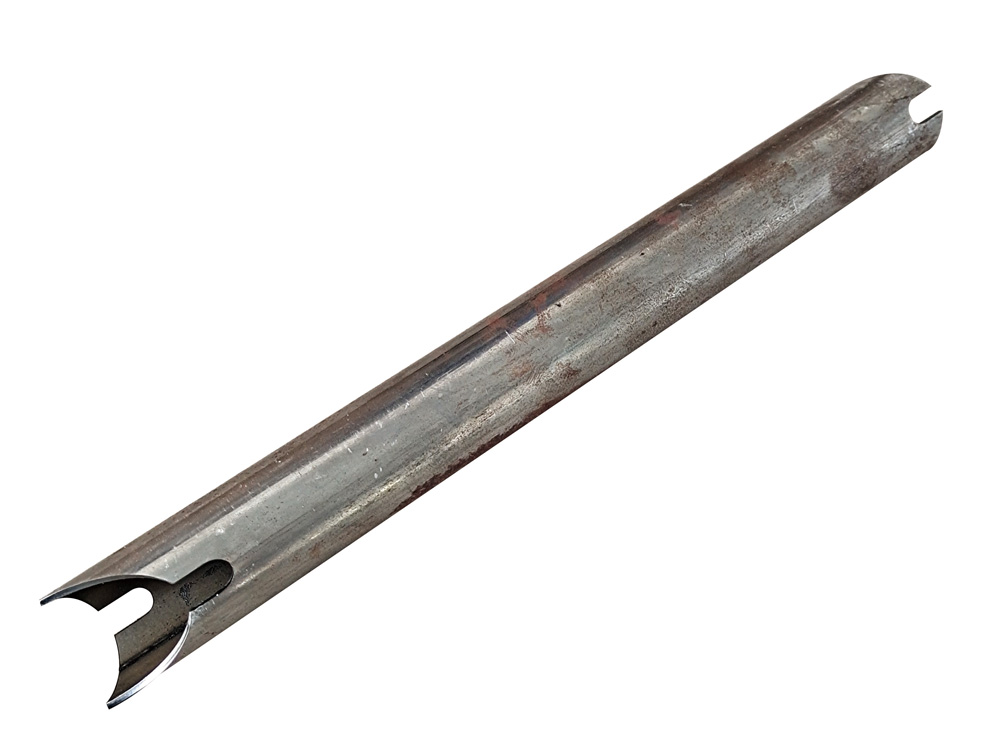

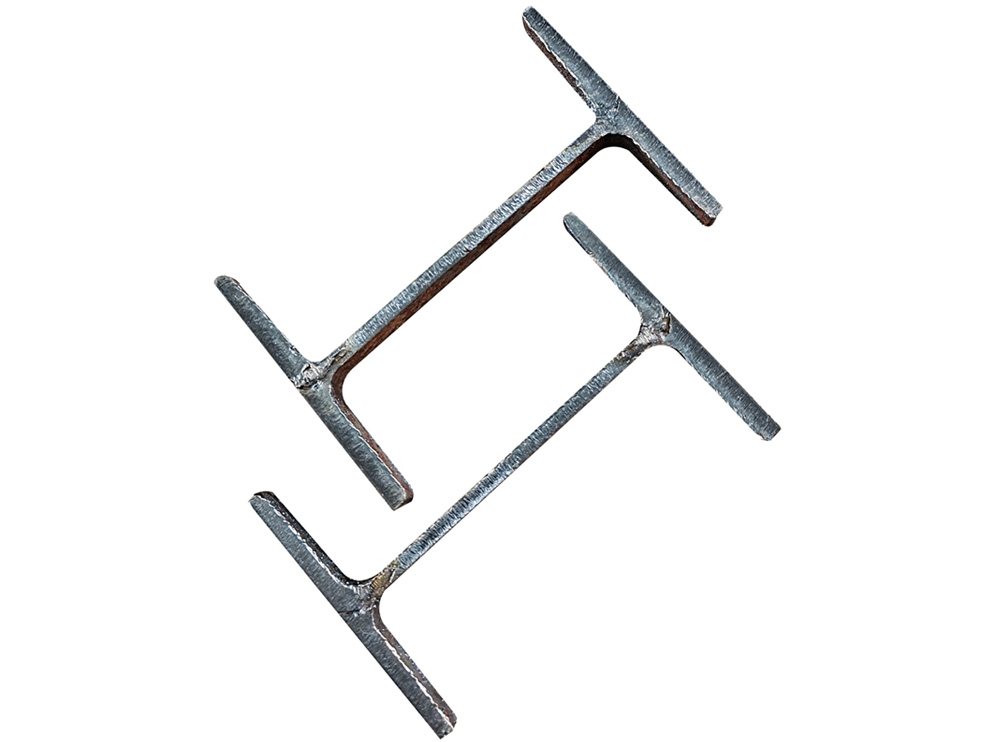

■ 以多种方式优化制造工艺。在单个操作中，可以创建穿孔和复杂轮廓。此外，管可以切成多个部分。
性能参数 Performance Parameter
项目名称 | 参数 | 单位 |
最大切割管材长度 | 0-6400(3米以上需加长前接料) | mm |
切割管材直径 | 16-240(工件外接圆，方圆管通用) | mm |
最小尾料 | 90(取决于工件长度和具体工艺状况，通常工件长度在≥300，或者圆管直径≥50,矩形管外接圆≥70时，在保证切割精度情况下，不能保证最小尾料长度) | mm |
X、Y轴定位精度 | 土0.05/1000 | mm |
X、Y轴重复定位精度 | 土0.03/1000 | mm |
加速度 | 1.5G | m/s2 |
最大运行速度 | 100 | m/min |
卡盘最大转速 | 150 | rpm |
卡盘承载重量 | 前后卡盘各90 | kg |
装机重量 | 4000(主机)+2200(料架) | kg |
主机外形(长宽高) | 约9600x1780x2410 | mm |
激光功率 | 2.0 | kw |
控制系统 | 柏楚总线系统 | |
整机功率 | 15.7 | kw |
供电要求 | 380v/50Hz |
